EJERCICIOS FERROVIARIO:

1. Busca información sobre los distintos tipos de vagones utilizados en el transporte de mercancías.

FURGON PORTA-AUTOMOVILES

Furgón a bogies para transporte de automóviles, tipo UIC 567.4 con dos pisos fijos. Está previsto para funcionar a 160 km/h y es apto para tráfico internacional mediante cambio de bogies (parte por debajo de la travesía de carga). Dotado de freno de aire comprimido y previsto para recibir en su día el enganche automático.

Dimensiones:
Longitud entre topes: 26.400 mm
Longitud del bastidor: 25.530 mm
Longitud del piso inferior: 25.500 mm
Longitud del piso superior: 25.806 mm
Altura útil del piso inferior (mínimo): 1.580 mm
Altura del piso inferior sobre el carril: 1.170 mm
Altura del piso superior sobre el carril: 2.865 mm
Altura de topes sobre el carril: 1.015 mm
Distancia entre topes: 1.850 mm
Altura máxima: 3.480 mm
Ancho útil paso de vehículos: 2.600 mm
Ancho del bastidor: 2.810 mm
Distancia entre ejes de bogies: 19.000 mm
Distancia entre ejes de un bogie: 2.500 mm
Diámetro de ruedas: 840 mm
Ancho de vía:1.668 mm
Superficie útil piso inferior: 66 m2
Superficie útil piso superior: 67 m2
Pesos:
Caja: 16.900 kg
Bogies: 8.100 kg
Total: 25.000 kg
Cargas:
Máxima piso inferior: 10.000 kg
Máxima piso superior: 10.000 kg
Máxima total: 15.000 kg

PLATAFORMAS ESPECIALES MMC Y MMQC

Vagones especiales para el transporte de contenedores, los MMC sin piso y los MMQC con piso para transporte tanto de contenedores como de productos siderúrgicos y mercancía en general.
Dimensiones: (metros) MMC / MMQC
Empate: 14.60 / 14.86
Distancia entre topes: 19.90 / 19.90
Longitud interior: 18.66 / 18.50
Ancho interior: 2.10 / 2.69
Características:
Superficie: -- / 49.87 m2
Tara: 20 / 24.70 Tm
Carga: 60 / 55.30 Tm
Peso por eje: 20 / 20 Tm
Velocidad: 100-100 / 100 km/h
Freno: Vacio / Vacio y Comprimido
Serie: 452001-452500 / 550001-550300
Número UIC: (1) / (2)
Serie UIC: (1) / Rgs.(1) 36714440000-2 al 36714440449-6 Sgs. 36714441000-1 al 36714441002-7 Sgrs.(2) 36713917000-8 al 36713917299-6

VAGON BORDES A EJES PARA VOLTEO

Tipo de vagón:Vagón bordes a ejes con caja de acero inoxidable para transporte de materiales agresivos (sal, potasa ...) con descarga por volteo. Dotado de enganche automático central tipo AAR. Freno por aire comprimido y freno de estacionamiento con accionamiento por volante.
Características principales:
Longitud entre enganches: 8.010 mm
Longitud del bastidor: 7.146 mm
Ancho máximo de caja: 2.620 mm
Altura máximo s/carril: 2.180 mm
Empate: 4.600 mm
Capacidad: 17,2 m3
Tara:7.200 Kg
Carga max.: 22.800 Kg
Diámetro de rueda: 750 mm
Ancho de vía: 1.000 mm



VAGON BORDES ALTOS A BOGIES 594

Descripción:Vagón bordes altos tipo "Eas" con dos puertas dobles por costado y testeros giratorios sobre su parte superior. Está preparado para recibir el enganche automático. Sus dimensiones principales responden a la ficha UIC-571-2.Va dotado con dos bogies tipo Y25 Rsa.
Dimensiones:
Ancho de vía: 1.435 mm
Longitud entre topes: 14.040 mm
Longitud entre cabeceros: 12.800 mm
Longitud entre ejes de bogies: 9.000 mm
Longitud entre ejes de bogies: 1.800 mm
Altura desde el carril a los topes: 1.060 mm
Altura desde el carril a la tracción: 1.040 mm
Altura inferior a bordes: 2.105 mm
Altura de testeros sobre carril:3.340 mm
Altura máxima: 3.340 mm
Anchura máxima: 3.040 mm
Diámetro de ruedas: 920 mm
Superficie útil: 35,5 m2
Volumen útil: 74,5 m3
Tara de vagón: 22 Tm
Carga por eje: 21 Tm
Capacidad:
Volumen de la caja: 72 m3
Peso total (Tara + Carga): 80 Tm
Puede soportar en el centro del piso las cargas siguientes.
Sobre 3 mts: 16 Tm
Sobre 5 mts: 23 Tm
Sobre 8,5 mts: 39 Tm
Pesos: RENFE / Internacional
Tara del vagón: 22 Tm / 20 Tm

VAGON BORDES ALTOS A BOGIES 595

Descripción:Vagón bordes altos tipo "Eas", tres puertas dobles por costado y testeros giratorios sobre su parte superior. Está preparado para recibir el enganche automático. Sus dimensiones principales responden a la ficha UIC-571-2.
Bogies para ancho de vía de 1.668 mm (RENFE): bogies tipo Y-21 Cse.Bogies para ancho de vía de 1.435 mm (internacional): bogies tipo Y-25 Cs.
Dimensiones: RENFE / Internacional
Ancho de vía: 1.668 / 1.435 mm
Longitud entre topes: 14.040 mm / 14.040 mm
Longitud entre cabeceros: 12.800 mm / 12.800 mm
Longitud entre ejes de bogies: 9.000 mm / 9.000 mm
Longitud entre ejes de un mismo bogie: 2.000 mm / 1.800 mm
Altura de los aparatos de tracción y choque: 1.060 mm / 1.060 mm
Altura interior de bordes: 2.000 mm / 2.000 mm
Altura de testeros sobre carril: 3.316 mm / 3.316 mm
Altura máxima: 3.387 mm / 3.387 mm
Ancho total: 3.000 mm / 3.000 mm
Diámetro de ruedas: 920 mm / 920 mm
Superficie útil: 36 m2 / 36 m2
Inscripción en curvas:
Se inscribe en curvas de 250 m de radio, respetando los gálibos de RENFE e internacional.Sin respetar el gálibo. -
En vía de RENFE: en curvas de 44,5 m de radio. -
En vía internacional: en curvas de 35 m de radio.
Capacidad:
Volumen de la caja: 72 m3
Peso total (Tara + Carga): 80 Tm
Puede soportar en el centro del piso las cargas siguientes.
Sobre 3 mts: 16 Tm
Sobre 5 mts: 23 Tm
Sobre 8,5 mts: 39 Tm
Pesos: RENFE / Internacional
Tara del vagón: 22 Tm / 20 Tm

VAGON CERRADO JJ1

Vagón especializado para el transporte de bobinas de chapa.
Dimensiones:
Distancia entre centros bogies: 8.50 m
Distancia entre topes: 14.04 m
Longitud interior: 12.55 m
Ancho interior: 2.65 m
Características:
Superficie: 33 m2
Volumen: 89 m3
Tara: 24 Tm
Carga: 56 Tm
Peso por eje: 20 Tm
Techo: Móvil
Velocidad: 100 km/h
Altura puertas: 2.10
Anchura puertas: 2.70
Freno: Vacio

VAGON CERRADO, TIPOS ORE-1 y ORE-2

Descripción:Vagón cerrado a ejes con estructura de acero y caja forrada con paneles de madera protegidos con resinas fenólicas.Una puerta y cuatro ventanas por costado. Freno de vacío y aire comprimido. Tubería de intercomunicación para calefacción de vapor.
Variantes: Puede suministrarse con sólo freno de vacío o sólo de aire comprimido.
Dimensiones: (ORE-1 / ORE-2)
Longitud entre topes: 14.020 mm. / 10.580 mm.
Longitud entre cabeceros: 12.780 mm. / 9.340 mm.
Longitud entre ejes: 8.000 mm. / 5.700 mm.
Anchura: 2.686 mm. / 2.750 mm.
Altura: 4.102 mm. / 4.030 mm.
Longitud interior: 12.730 mm. / 9.290 mm.
Anchura interior: 2.656 mm. / 2.720 mm.
Diámetro de ruedas: 1.000 mm. / 1.000 mm.
Hueco de puertas: 2.530x2.150 mm. / 2.050x2.000mm.
Capacidad: Superficie útil: 33m2 / 25,26m2
Volumen útil: 80m3 / 64,133
Pesos:
Tara: 14.800 Kg. / 12.500 Kg.
Carga máxima: 25.200 Kg. / 27.500 Kg.
Tracción:
ORE-1:Tipo UIC, discontinua de 100 tns., muelles metálicos.
ORE-2:Tipo UIC, continua de 100 tns., muelles de caucho-metal

VAGON DE PAREDES DESLIZANTES

Tipo de vagón:Vagón cubierto a bogies con paredes deslizantes según UIC 571-3-VI y ORE con freno de aire comprimido y, tubería de intercomunicación para vacío y preparado para tráfico internacional.Otras variantes construidas poseen freno de aire comprimido y de vacío. Dimensiones:
Longitud entre topes: 21.700 mm.
Longitud total del bastidor: 20.460 mm.
Anchura útil de caja: 2.600 mm.
Altura libre mín del vano de carga en costados: 2.470 mm.
Distancia entre pivotes: 16.660 mm.
Altura del eje de tracción: 1.040 mm.
Altura del eje de topes: 1.060 mm.
Distancia en horiz, entre ejes de topes: 1.850 mm.
Pesos:
Tara: 29,5 Tm.
Carga máxima en régimen "SS": 50,5 Tm.
Carga máxima en régimen "S": 60,5 Tm.
Carga máx/eje en régimen "SS": 20 Tm.
Carga máx/eje en régimen "S": 22,5 TM.

VAGON JAULA FG1 y FG2

Vagones especiales de tres pisos para transporte de ganado lanar y de cerda.
Dimensiones: (metros) (1 / 2 / 3)*
Distancia entre centros bogies: 6 / 6 / 3.20
Distancia entre topes: 9.95 / 9.95 / 7.70
Longitud interior: 8.72 / 8.15 / Variable
Ancho interior: 2.80 / 2.80 / Variable
Características:
Superficie: 19.43 / 17.88 / 17.08 m2
Volumen: -- / -- / 50.30 m3
Tara: 14 / 14 / 13.50 Tm
Carga: 17 / 17 / 20 Tm
Peso por eje (Tm): 15.50 / 15.50 /
VariableTecho: Fijo / Fijo / Fijo
Velocidad: 70-70-80-80-100 / 70-80-80-100 / 70-80
Altura puertas: 0.73 / 0.73 / 0.65 m
Anchura puertas: 1.18 / 1.18 / 0.93 m
Freno: Vacio / Vacio / Intercomunic. Vacio*
1.- 26 71 201 3 000-5 al 26 71 201 3 173-0 Hee
2.- 26 71 215 9 003-3 al 26 71 215 9 169-2 Hees
3.- FG2

VAGON PLATAFORMA A BOGIES

Descripción:Vagón a dos bogies, teleros pivotantes en costados, testeros abatibles y travesías escamotables en piso. Preparado para recibir enganche automático. Sus dimensiones principales, responden a la ficha U.I.C- 571- 2
Vagón plataforma tipo 1.Bogies para ancho de vía de 1,668 mm. (RENFE), bogies Y-21 Cse.Bogies para ancho de vía de 1.435 mm. (internacional), bogies Y-25 Cs.
Variante: este vagón puede también construirse en disposición de transportar containers, montándose para ello las correspondientes clavijas abatibles.
Dimensiones: RENFE / Internacional
Ancho de vía: 1.668 / 1.435 mm
Longitud entre topes: 19.900 mm / 19.900 mm
Longitud entre cabeceros: 18.660 mm / 18.660 mm
Longitud entre ejes de bogies: 14.860 mm / 14.860 mm
Longitud entre ejes de un mismo bogie: 2.000 mm / 1.800 mm
Distancia, en horizontal, entre topes: 1.850 mm / 1,750 mm
Anchura total: 2.982 mm / 2.982 mm
Altura de los aparatos de tracción y choque: 1.060 mm / 1.060 mm
Altura de piso: 1.280 mm / 1.280 mm
Altura total ( con teleros elevados): 2.475 mm / 2,475 mm
Diámetro de ruedas: 920 mm / 920 mm
Superficie útil: 51 m2 / 51 m2
Inscripción en curvas:Se inscribe en curvas de 250 m de radio, respetando los gálibos de RENFE e internacional.Sin respetar el gálibo.-
En vía de RENFE: en curvas de 44,5 m de radio.-
En vía internacional: en curvas de 35 m de radio.
Capacidad:
Peso total (Tara + Carga): 80 Tm
Es apto para recibir el centro del piso las cargas siguientes.
Sobre 2 mts: 32 Tm
Sobre 5 mts: 35 Tm
Sobre 9 mts: 36 Tm
Sobre 15 mts: 44 Tm
Sobre dos apoyos admite las cargas siguientes:
Apoyos distantes 2 m: 33 Tm.
Apoyos distantes 5 m: 38 Tm.
Apoyos distantes 9 m: 44 Tm.
Apoyos distantes 15 m: 56 Tm.
Pesos: RENFE / Internacional
Tara del vagón: 24 Tm / 22 Tm

VAGON PORTACONTENEDORES A BOGIES CORTO

Vagón a bogies para transporte de contenedores ISO o Sealand.Se trata de vagones dotados de clavijas escamoteadas que permiten el transporte de dos contenedores Iso de 20´o de uno de 40´así como de contenedores tipo Sealand de 35´.están dotados de bogies Ride Control, enganche automático central tipo y equipo de freno por aire comprimido tipo ABDW- Wabcopac.
Características principales:
Longitud entre enganches: 15.883 mm
Longitud del bastidor: 14.783 mm
Distancia entre pivotes: 11,235 mm
Altura de la superficie de la carga (en tara): 1.143 mm
Altura del enganche (en tara): 889 mm
Empate del bogie: 1.676 mm
Ancho de vía: 1.435 mm
Diámetro de rueda: 838 mm
Tipo de mangueta: 5 1/2 x 10"
Tara del vagón: 17.700 kg
Carga máxima: 33.000 kg

VAGON PORTACONTENEDORES A BOGIES LARGO

Vagón plataforma a bogies para transporte específico de contenedores, provisto de clavijas abatibles, apto para transporte internacional.
Velocidades máximas:
- Cargado: 100 km/h
- Vacío: 120km/h
el vagón corresponde a las características principales señaladas en la ficha U.I.C. 571-4 y está preparado para montaje de enganche automático.
Dimensiones:
Longitud entre topes: 19.900 mm
Longitud del bastidor: 18.600 mm
Distancia entre ejes de bogies: 14.600 mm
Distancia entre ejes de un bogie: 2.000 mm
Ancho del bastidor: 2.100 mm
Altura de piso: 1.170 mm
Distancia, en horizontal, entre topes: 1.850 mm
Altura de topes sobre el carril: 1.040 mm
Altura del eje de tracción sobre el carril: 1.020 mm
Diámetro de ruedas: 920 mm
Ancho de vía: 1.668 mm
Pesos:
Tara del vagón: 20.700 kg
Carga máxima: 59.300 kg
Esta carga máxima puede obtenerse con diversas combinaciones de contenedores.

VAGON TOLVA ABIERTO PARA TRANSPORTE DE MINERAL

Vagón tolva a dos bogies, descarga inferior central por medio de compuertas accionadas desde el suelo. Bastidor del vagón dispuesto para permitir el montaje del enganche automático.
Variantes:Este vagón puede ir equipado con los siguientes bogies:
- Para ancho de vía de 1.668 mm (RENFE), bogies DBE o Y-21 Cse.
- Para ancho de vía 1.435 (internacional): bogies Y-25 Cse.
Dimensiones: (RENFE - Internacional)
Ancho de vía: 1.668 mm / 1.435 mm
Longitud entre topes: 14.000 mm / 14.000 mm
Longitud entre cabeceros: 12.760 mm / 12.760 mm
Longitud entre ejes de bogies: 8.650 mm / 8.650 mm
Longitud entre ejes de un bogie: 2.000 mm / 1.800 mm
Ancho del vagón: 2.850 mm / 2.850 mm
Altura : 3.600 mm / 3.600 mm
Diámetro de ruedas: 920 mm / 920 mm
Capacidad:
Capacidad de la tolva: 35 m3
Peso total (tara + carga): 80 Tm
Pesos: RENFE / Internacional
Tara del vagón: 23.570 kg / 22.170 kg

VAGON TOLVA DE DESCARGA BILATERAL

Vagón tolva a bogies con descarga bilateral, de 70 m3. Sus características principales y dimensiones corresponden a lo especificado en UIC 571-3, tipo 2.Está previsto para prestar servicio en régimen S y para tráfico internacional. Dotado de freno de aire comprimido y vacío.
Variante:Se ha fabricado también una variante de éste vagón con techo para transporte de productos que deben ir protegidos de la intemperie. El techo es del tipo giratorio con accionamiento desde una de las plataformas extremas.
Dimensiones:
Longitud entre topes: 12.540 mm
longitud del bastidor: 11.300 mm
Distancia entre pivotes: 7.500 mm
Altura máx. (tara): 3.985 mm
Con techo: 4.140 mm
Anchura máx.: 3.040 mm
Angulo mín. paredes: 49º
Dimensiones hueco carga 11.900 x 1.950 mm:
Con techo: 11.160 x 1.200 mm
Hueco de compuertas: 2 x 4.875 (L) x 1.500 (H)/costado
Altura topes s/carril: 1.060 mm
Separación entre topes: 1.850 mm
Altura del gancho de tracción: 1.040 mm
Ancho de vía: 1.668 mm
Tara: 26.00 kg
Con techo: 28.00 kg
Carga máx.: 54.000 kg
Con techo: 52.000 kg

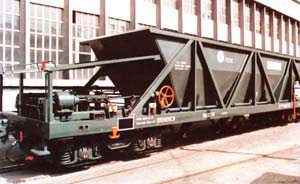

VAGON TOLVA DE DESCARGA CENTRAL INSTANTANEA

Vagón tolva a bogies, para transporte de carbón, con descarga central instantánea. Tanto la apertura como el cierre pueden efectuarse automáticamente. La apertura de las compuertas se realiza por el peso del material transportado al desenclavar el mecanismo; el cierre está asistido por acumuladores hidroneumáticos. El freno es por aire comprimido y están dotados de enganches centrales tipo Alliance nº.2.
Variantes:La versión básica es abierta, con una capacidad de 27 m3, pero puede fabricarse en variante hasta 40 m3 dentro del gálibo FEVE. Existe una variante de tolva cerrada de 42 m3con techo giratorio
Dimensiones:
Longitud entre enganches: 13.658 mm
Longitud entre cabeceros: 12.800
Distancia entre pivotes: 9.600
Altura máx. (versión 27m3): 2.730 mm
Anchura máx.: 2.548 mm
Angulo máx. paredes: 55º
Dimensiones bocas descarga: 3 x 1.800 x 1.650 mm
Altura enganche (tara): 780 mm
Ancho de vía: 1.000 mm
Taras:
Versión 27 m3: 18.600 kg
Versión 40 m3: 19.500 kg
Versión cerrada: 20.600 kg
Carga máxima por eje: 15.000 kg

VAGON TOLVA PARA TRANSPORTE DE BASALTO

Vagón tova a bierto a bogies con descarga bilateral por gravedad, de caudal de salida regulable y distribución orientable.Dotada de freno de aire comprimido para régimen S y tubería de paso de vacío.
Dimensiones:
Ancho de vía: 1.668 mm
Longitud entre topes: 14.240 mm
Longitud del bastidor: 13.000 mm
Distancia entre pivotes: 9.200 mm
Anchura máxima: 3.100 mm
Altura máxima: 3.970 mm
Altura topes sobre el carril: 1.060 mm
Altura gancho de tracción sobre el carril: 1.040 mm
Capacidad: 43 m3
Tara: 25,5 Tm
Carga máxima: 54.5 Tm
Longitud boca de carga: 9.700 mm
Anchura boca de carga: 2.045 mm
Número de bocas de descarga: 4
Longitud bocas de descarga: 1.500 mm
Anchura boca de descarga: 448 mm
Velocidad máxima en vacío: 120 km/h
Velocidad máxima en plena carga: 100 km/h
Inscripción en gábilo: RENFE y U.I.C.
Radio mín. de inscripciones (sin respetar gábilo): 75 m
Bogies: tipo Y21 Cse

VAGON TOLVA PARA TRANSPORTE DE CALIZA Y CARBON

Vagón tolva a bogies. De tipo abierto, dividido en dos secciones independientes. Compuertas de accionamiento manual, con regulación de l a velocidad de descarga; cierre con independencia de la carga.Freno de servicio por aire comprimido; freno de estacionamiento de accionamiento por volante. Enganches automáticos.
Bogies, para vía métrica, tipo RIDE-CONTROL.
Dimensiones:
Longitud total entre enganches: 12.682,6 mm
Longitud del bastidor de caja: 11.850 mm
Distancia entre pivotes: 8.960 mm
Anchura del vagón: 2.648 mm
Altura del vagón (tara): 2.950 mm
Altura del bastidor (tara): 990 mm
Longitud exterior de la tolva: 8.600 mm
Longitud útil de la tolva: 8.390 mm
Anchura útil de la tolva: 2.440 mm
Altura del enganche (tara): 725 mm
Empate del bogie: 1.600 mm
Anchura entre ejes (separación de largueros): 1.574 mm
Altura pivote (tara): 663 mm
Diámetro de rueda: 762 mm
Pesos y capacidad:
Tara del vagón: 16.300 kg
Peso de un bogie: 3.140 kg
Carga máxima: 51.700 kg
Carga por eje: 17.000 kg
Capacidad tolva (2x15): 30 m3
Circulación:
Ancho de vía: 1 m
Radio mínimo inscripción en curva: 40 m

VAGON TOLVA PARA TRANSPORTE DE CARBON

Vagón tolva cerrado a bogies con descarga y cierre automáticos mediante dispositivo situado por l vía.Freno de aire comprimido, para régimen S, y de estacionamiento.
Dimensiones:
Ancho de vía: 1.435 mm
Longitud entre cabezas de enganches: 14.710 mm
Longitud del bastidor: 13.900 mm
Distancia entre pivotes: 10.100 mm
Altura máxima: 4.750 mm
Altura del carril al eje del enganche: 1.040 mm
Altura zapatas accionamiento compuertas: 1.220 mm
Anchura máxima: 3.200 mm
Capacidad tolva: 74,29 m3
Tara del vagón: 25,1 Tm
Carga máxima: 64,9 Tm
Longitud boca de carga: 9.627 mm
Anchura boca de carga: 1.000 mm
Nº de compuertas de descarga: 6
Velocidad máxima: 2,22 m2
Radio inscripción en curva: 250 m
Bogies tipo: Y25 Lst

VAGON TOLVA PARA TRANSPORTE DE CEREALES

Vagón tolva a dos bogies, descarga inferior central por medio de dos compuertas deslizantes, compuerta de descarga a lo largo del techo accionada desde la plataforma y pasarela superior para acceso a la tolva. Preparado para recibir el enganche automático.
Variantes:Este vagón puede ser suministrado con los siguientes bogies:
- Para ancho de vía de 1.668 mm (RENFE), bogies DBE o Y-21 Cse.
- Para ancho de vía 1.435 (internacional): bogies Y-25 Cse.
Dimensiones: (RENFE - Internacional)
Ancho de vía: 1.668 mm / 1.435 mm
Longitud entre topes: 14.1600 mm / 14.160 mm
Longitud entre cabeceros: 12.920 mm / 12.920 mm
Longitud entre ejes de bogies: 8.870 mm / 8.870 mm
Longitud entre ejes de un mismo bogie: 2.000 mm / 1.800 mm
Ancho del vagón: 3.100 mm / 3.100 mm
Altura : 4.280 mm / 4.280 mm
Diámetro de ruedas: 920 mm / 920 mm
Capacidad:
Capacidad de la tolva: 75 m3
Peso total (tara + carga): 80 Tm
Pesos: RENFE / Internacional
Tara del vagón: 22.984 kg / 21.484 kg

VAGON TOLVA PARA TRANSPORTE DE POTASA

Vagón tolva a bogies. De tipo cerrado, dividido en dos secciones independientes. Compuertas de accionamiento neumático; abriéndose la de carga automáticamente mediante dispositivo situado en el silo y siendo las de descarga de mando manual.Freno de servicio de aire comprimido; freno de estacionamiento accionado por volante. Enganches automáticos.
Dimensiones:
Longitud total entre enganches: 13.632,6 mm
Longitud del bastidor de caja: 12.800 mm
Distancia entre pivotes: 9.600 mm
Anchura del máxima del vagón: 2.750 mm
Altura del vagón (tara): 3.740 mm
Altura del enganche (tara): 870 mm
Longitud exterior de la tolva: 8.600 mm
Longitud útil de la tolva: 8.390 mm
Anchura útil de la tolva: 2.440 mm
Altura del enganche (tara): 725 mm
Dimensiones compuerta carga: 9.100 x 900 mm
Dimensiones compuerta de descarga: 950 x 481 mm
Empate del bogie: 1.600 mm
Anchura entre ejes (separación de largueros): 1.574 mm
Diámetro de rueda: 762 mm
Pesos y capacidad:
Tara del vagón: 15.300 kg
Peso de un bogie: 3.100 kg
Carga máxima: 44.700 kg
Carga por eje: 15.000 kg
Capacidad tolva (2x22,75): 45,5 m3
Circulación:
Ancho de vía: 1 m
Radio mínimo inscripción en curva: 40 m

VAGONES PORTABOBINAS

Vagones especiales portabobinas a bogies, con tres pórticos deslizantes, de cinco cuñas, equipados con frenos de vacío y aire comprimido. Preparado para transporte internacional con cambio de ejes.
Variantes:Pueden suministrarse con sólo freno de vacío o de aire comprimido únicamente.
Dimensiones: (vagón abierto mm / vagón con capotas mm)
Longitud entre topes: 12.040 / 12.040
Longitud entre cabeceros: 10.800 / 10.800
Distancia entre pivotes: 7.000 / 7.000
Anchura útil de cuñas: 2.400 / 2.400
Anchura total: 3.030 / 3.030
Altura máxima: 1.870 / 4.115
Capacidad:Los vagones son aptos para poder cargar en sus cuñas los tipos de bobinas que se indican a continuación, siempre que la combinación de las mismas se mantenga dentro de los límites de carga máxima por eje prevista.
Cuña / Diám. bobinas / Peso máx. 20 Tm. / Peso máx. 22 Tm
Nº1 / 1.000 a 2.250 / 30 Tm / 34 Tm
Nº2 / 800 a 1.700 / 15 Tm / 17 Tm
Nº3 / 1.000 a 2.700 / 45 Tm / 45 Tm
Nº4 / 800 a 1.700 / 15 Tm / 17 Tm
Nº5 / 1.000 a 2.250 / 30 Tm / 34 Tm
Pesos: (vagón abierto / vagón con capotas)
Tara: 21.800 kg / 25.100 kg
Carga máx.: 58.200 kg / 54.900 kg
